平鋼化玻璃平整度不好的原因二：玻璃在加熱時中間和邊部存在溫差造成的玻璃變形。

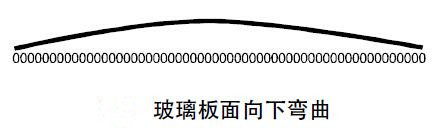

玻璃在加熱爐內(nèi)經(jīng)過加熱后,如果其中間部位的溫度高于邊部的溫度,那么在冷卻過程中,玻璃上溫度較高的中間部位的收縮量，將大于溫度較低的邊部的收縮量,當玻璃被冷卻到室溫狀態(tài)時,玻璃的邊部尺寸就會大于中間部位的尺寸,在玻璃的邊部形成較大的壓應(yīng)力, 從而出現(xiàn)玻璃板面向下彎曲變形的現(xiàn)象(如圖所示)。

同樣，玻璃在加熱爐內(nèi)經(jīng)過加熱后，如果其邊部的溫度高于中間部位的溫度，那么在冷卻過程中，玻璃上溫度較高的中間部位的收縮量將大于溫度較低的邊部的收縮量，當玻璃被冷卻到室溫狀態(tài)時，玻璃中間部位的尺寸就會大于邊部的尺寸，在玻璃的邊部形成較大的張應(yīng)力，從而出現(xiàn)玻璃板面向上彎曲變形的現(xiàn)象(如圖1所示)。出現(xiàn)以上這兩這種情況，可以通過調(diào)節(jié)鋼化爐局部的加熱溫度參數(shù)或改變裝片的排布方式來解決。
